Полотенцесушитель, установлений в ванной комнате, осуществляет не только сушку белья, но и создает благоприятный микроклимат, который препятствует образованию неприятного запаха, грибка и сырости. На сегодняшний день рынок этого сантехнического оборудования переполнен моделями с различными дизайнерскими решениями и функциями. Из данной статьи вы узнаете, как правильно выполнить подключение полотенцесушителя к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также находятся в данной публикации.подключение полотенцесушителя к стояку

Конструктивные особенности

Водяной полотенцесушитель может быть в различных конфигурациях. Самой простой среди них - змеевик, который подключается к общей системе горячего водоснабжения. Обычно данный вариант был предусмотрен в домах советской постройки. В относительно новых строениях возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) по отдельному отводу. Это позволяет устанавливать данное оборудование различных модификаций – от классического П-образного полотенцесушителя до популярной «лесенки».подключение полотенцесушителя к стояку горячей воды схема

Чаще всего отдают предпочтение последнему варианту: хозяйки уже успели оценить его удобство в повседневной эксплуатации и функциональность. Подключение полотенцесушителя «лесенка» выполняется с использованием следующих элементов:

Вентили для перекрытия воды. Система циркуляции воды – подающий и обратный трубопроводы. Пробка-заглушка. Воздухоспускной клапан (при монтаже кран Маевского располагается сверху). Кронштейн, предназначенный для закрепления на стене. Разновидности

Каким образом выполняется подключение полотенцесушителя к стояку горячей воды? Схема монтажа зависит от типа устройства. На сегодняшний день на рынке представлено три вида этого сантехнического оборудования: водное, электрическое и комбинированное. Рассмотрим их более подробно.полотенцесушитель с боковым подключением

Водные

Этот вариант известен нам еще со времен СССР, когда такое оборудование устанавливалось во всех ванных комнатах. Такие модели до настоящего времени остаются наиболее популярными. В таком случае осуществляется подключение полотенцесушителя к стояку горячей воды (схема поможет сделать это правильно) или системе отопления.

На само устройство устанавливают вентили, с помощью которых перекрывается вода при замене. Данные модели, как правило, изготавливаются из нержавеющей стали, латуни и меди. А главное, они имеют невысокую стоимость.подключение полотенцесушителя лесенка

Электрические

Данная модель используется в случае, если отсутствует возможность подключения водяного полотенцесушителя. Существуют два основных варианта – настенный и напольный. Первый из них имеет наиболее разнообразный дизайн и применяется в помещениях небольшого размера. Отдав предпочтение этому варианту, необходимо особое внимание уделить потребляемой мощности, чтобы рассчитать заранее примерные затраты на электроэнергию. В таком случае схемы подключения полотенцесушителя могут быть следующими:

Открытая – используется вилка и розетка. Закрытая – проводка укладывается в конструкцию стены.

Основные особенности электрических полотенцесушителей:

Зачастую такие устройства оснащены регулировкой температуры. Их допускается устанавливать не только в ванной комнате, но и в других помещениях. Благодаря разнообразным дизайнерским решениям вы сможете выбрать модель, которая идеально впишется в дизайн помещения. Комбинированные

Данная модель сочетает в себе одновременно свойства электрического и водного оборудования, однако по конструкции они близки к водным моделям. В данном сантехническом оборудовании течет горячая вода, а также имеются нагревательные элементы, позволяющие ему функционировать даже при отключенном отоплении. В отличие от обычных моделей, такой полотенцесушитель будет стоить в несколько раз дороже.

Инструменты и материалы

Чтобы выполнить подключение полотенцесушителя к стояку, вам потребуются следующие инструменты и материалы:

Полотенцесушитель. Кронштейны, необходимые для крепления устройства. Полипропиленовые трубопроводы. Полипропиленовые фитинги и муфты. Нож для резки пропилена. Аппарат для сварки. Шаровые краны – 2 или 3 штуки. Основные этапы

Подключение полотенцесушителя «лесенка» или любого другого типа выполняется следующим образом:

Демонтаж старого устройства. Замена стояка. Установка шаровых кранов и байпаса (перемычки). Сварка полипропиленовых трубопроводов. Монтаж и последующее подключение полотенцесушителя. Демонтаж

Иногда перед подключением нового полотенцесушителя требуется демонтаж старого. В настоящее время существуют две основные схемы подключения полотенцесушителя старого образца:

Современные устройства. Змеевики старого образца. Демонтаж современной конструкции

В случае если современное оборудование было правильно установлено, с разъемными соединениями, то его будет несложно заменить. Важно, чтобы новое сантехническое устройство было аналогично старому и по центрам присоединительных патрубков имело такие же размеры.

Новое оборудование должно совпадать с центром присоединительных патрубков. Необходимо снять полотенцесушитель, уже отслуживший свое, а затем на ответные части разъемов установить новый, подключить к системе и закрепить его на стене.

Демонтаж старого змеевика

Гораздо сложнее заменить старый советский змеевик. В таком случае полотенцесушитель с боковым подключением устанавливается совместно с заменой стояка. При этом она может быть частичной (в своей квартире) либо полной. Однако менять часть старого трубопровода нецелесообразно, желательно полностью заменить стояк. Для этого потребуется договориться с соседями снизу и сверху, чтобы у них подключить новый стояк. Это довольно часто практикуется, так как очень опасно оставлять старые трубы в перекрытии.

Замена стояка

Как только будут согласованы все вопросы, нужно будет отключить подачу воды. В большинстве случаев данная процедура осуществляется совместно с обслуживающей организацией. Далее при помощи болгарки вырезается стояк вместе со змеевиком: сначала в своей квартире, после в соседних. После чего нужно нарезать резьбу на трубопроводе у нижних и верхних соседей, подключить трубы и ввести их в свою ванную комнату через перекрытия.

Установка перемычки

Перемычка является своего рода палочкой-выручалочкой в непредвиденных ситуациях. Ее монтаж необязателен, но крайне желателен. Так, к примеру, в местах соединения полотенцесушителя образовалась течь, которая становится все интенсивней с каждой минутой. И совершенно нет времени звонить в аварийную службу и ждать больше часа их приезда.

Так вот, чтобы не зависеть от подобных ситуаций, и устанавливают байпас. Внешне он представляет собой обыкновенный участок трубопровода. Чтобы его установить, на концы полотенцесушителя монтируются обыкновенные шаровые краны, с помощью которых можно перекрывать поток воды при необходимости.

Водяной полотенцесушитель: боковое подключение

Этот вариант конструкции позволяет устанавливать сантехническое оборудование в стандартный стояк для полотенцесушителя или в существующую сеть горячего водоснабжения. Другими словами, для него не требуется подготовка дополнительного водоотвода. Однако полотенцесушители водяные с боковым подключением имеют один небольшой недостаток – это наличие сварных элементов. Но при надлежащем качестве сантехнического оборудования данная модель прослужит долго.схемы подключения полотенцесушителя

При подключении данного устройства необходимо учитывать следующие параметры:

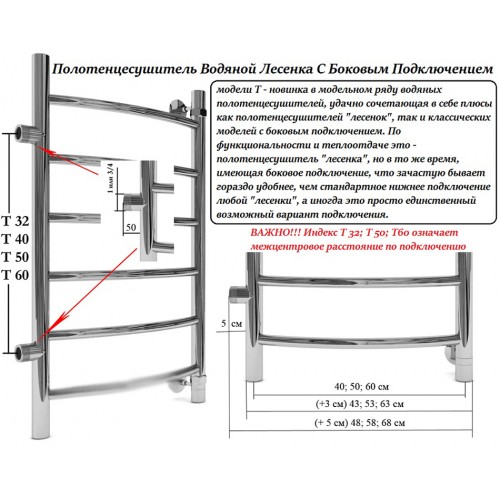

Соответствие диаметров трубопровода. Межосевой интервал – расстояние между выходным и входным отверстиями.

Допускается выполнять боковое подключение полотенцесушителя «лесенка» с использованием водопроводных муфт. При этом запрещено выполнять переход от трубопроводов с большим диаметром к трубам с меньшим сечением, так как это может привести к повышению давления в приборе, что спровоцирует протечки или вовсе разрыв сварных соединений.

Кроме того, полотенцесушители водяные с боковым подключением устанавливаются в таких ситуациях, когда планируется закрытие водопроводных труб посредством кафельной плитки. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

Устанавливая полотенцесушитель с боковым подключением, важно помнить, что подача воды осуществляется под давлением, соответственно, места соединения должны выдерживать резкие перепады и сильный напор подачи воды.

Как правильно выполнить подключение?

Устанавливать оборудование в помещении ванной комнаты необходимо в соответствии с принятыми стандартами. Таким образом, схема подключения полотенцесушителя к стояку горячего водоснабжения должна отвечать требованиям СНиП 2-04-01-85. К отопительной системе подобная конструкция подключается в частных домах, которые оснащены системой индивидуального отопления.полотенцесушители водяные с боковым подключением

В многоквартирных строениях монтаж целесообразней проводить в полном соответствии с проектом, при необходимости - к отдельному стояку. Этот подход вполне оправдан, ведь центральная отопительная система функционирует лишь в холодное время года, а подача воды осуществляется постоянно.

На принцип подключения не влияет тип полотенцесушителя: важно грамотно обеспечить подачу и отток. В результате будет производиться регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие способы подключения:

Устройство с верхним подключением. Полотенцесушитель с нижним подключением. В нижней части сантехнического устройства. Подключение по диагонали (используется для «лесенок»).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Основные моменты

Чтобы подключить любое оборудование в ванной комнате, необходимо обладать профессиональными навыками. Так как погрешности в замерах в несколько миллиметров способны привести к большим неприятностям и проблемам с эксплуатацией. Если возникла потребность в установке полотенцесушителя, то следует обратиться к опытному специалисту.водяной полотенцесушитель боковое подключение

Важно учитывать особенности и тонкости проведения работ:

Проведение точных замеров. Определение месторасположения конструкции. Наличие муфт, фитингов, кронштейнов и остальных дополнительных деталей. Выбор способа подключения.

Установка в ванной комнате полотенцесушителя относится к разряду непростых сантехнических работ. Поэтому если нет уверенности, не нужно искушать судьбу и пробовать выполнить установку самостоятельно. Последствия могут быть самыми различными: от банальных протечек трубопроводов, закрытых керамической плиткой, до порчи кафеля в процессе навешивания кронштейнов.

Перед началом работ важно определиться, под силу вам такая работа или нет. Даже если вы решите не выполнять ее самостоятельно, то хотя бы будете знать последовательность установки, что позволит вам контролировать качество монтажа нанятых специалистов.

Привлечение профессионалов – это наиболее верное и взвешенное решение, таким образом, у вас получится не только сэкономить время и нервы, но и получить превосходный результат. Быстрая сушка белья станет приятной реальностью, полотенца будут свежими и сухими, а ванная комната – комфортной.
