Главная » Правила вождения » Как подключить передний парктроник


подключение, схема и монтаж своими руками

Никакое, пусть даже самое высокотехнологичное оборудование, не сможет заменить уверенность и правильность действий, если есть опыт. Руки, быстрота реакции, острое зрение водителя гораздо важнее, чем все существующие вспомогательные системы. Однако мастерство вождения может прийти только с опытом (а возможно, и с царапинами на кузове машины). Чтобы свести к минимуму проблемы из-за неумелой парковки, человечество придумало парктроник. Естественно, эти приборы не являются панацеей и не могут работать так же, как глаза и руки. Но парктроники смогут спасти от царапин и столкновений на тесных парковках. Прибор будет очень полезен начинающим водителям, особенно если он правильно подобран. Но купить его – это только половина дела. Нужно еще грамотно установить и подключить передний парктроник, а также настроить систему. В сегодняшней статье мы расскажем, как это сделать.

Что такое парктроник?

Это специальные системы, служащие для обозначения габаритов автомобиля при помощи датчиков. Основная функция парктроника – предупредить водителя о каком-либо предмете или объекте на пути автомобиля. Существуют как задние парковочные системы, так и передние.

Устройство

Типичный парковочный радар состоит из электронного блока. Он управляет всеми исполнительными элементами - обрабатывает полученные данные и выполняет самодиагностику. В качестве исполнительных устройств в большинстве парктроников применяются ультразвуковые сенсоры. Именно эти элементы обнаруживают различные препятствия и подают сигнал на электронный блок. Также парковочный комплекс включает в себя световой индикатор или дисплей. С помощью этих элементов осуществляется процесс информирования водителя о расстоянии до препятствия. Парктроники со световыми индикаторами – самые простые. Модели с дисплеем более функциональные и позволяют подключать камеры заднего или переднего вида. Некоторые устройства среди возможностей имеют функцию проецирования данных на лобовое стекло. Но такие имеются далеко не на всех автомобилях.

Как это работает?

Прежде чем устанавливать парковочные системы на свой автомобиль, следует знать и понимать то, как работают эти устройства. Итак, электронный блок посылает на сенсоры специальный сигнал. Датчики излучают ультразвуковую волну на 120 градусов. Если волна встретит на своем пути препятствие, она будет отражена. Датчик сможет уловить ее и затем передаст информацию об этом на блок.

Управляющий блок считает время, нужное сенсорам на генерацию волны и принятие, а затем считает расстояние до препятствия на пути. Затем вся информация передается на оповещательные приборы. Запускается устройство автоматически – когда водитель включает соответствующую передачу и начинает движение, в работу включаются все датчики. В случае с задним парктроником и задней передачей активируются задние датчики и два передних по краям. Когда водитель тормозит, задействуются все датчики на переднем бампере. Система работает автоматически.

Целесообразность передних парктроников

С задними парктрониками все понятно – они очень помогают начинающим водителям при парковках, выездах из дворов и прилегающих территорий. А вот монтаж переднего парктроника многие считают нецелесообразным. Что касается технологии монтажа, то она зависит от конкретной модели автомобиля. Дело в том, что бордюр практически везде имеет одинаковую высоту. Дорожный просвет у кроссовера и седана – разный. Если автомобиль имеет большой клиренс, тогда действительно от переднего парктроника толку будет мало. Но если машина низкая (“Шевроле Круз”, “Фиат Типо” и так далее), то стоит оснастить автомобиль парковочным радаром.

Особенности установки и работы систем

Имеются и определенные особенности подключения переднего парктроника. С датчиками на заднем бампере все значительно проще. В случае с задними сенсорами электроника реагирует на включенную передачу и не мешает водителю в процессе движения ложными сигналами.

Передний датчик следует привязывать к нажатию тормоза или же к скорости, с которой движется автомобиль. Все это требует более глубокого внедрения в электронику автомобиля. Поэтому передние парковочные системы стоят дороже задних.

Монтаж датчиков на переднем бампере автомобиля

Посмотрим, как правильно установить парктроник своими руками. В большинстве случаев управляющий блок монтируют в багажник. Работы по установке лучше всего начать с задней части автомобиля.

Бампер рекомендуется демонтировать. Далее поверхность его тщательно очищают и моют. На новых машинах производитель уже сделал на поверхности бампера заводскую разметку для установки парковочных датчиков. Но на более старых такого нет – в этом случае разметку выполняют своими руками.

Необходимо учитывать, что сенсоры нужно устанавливать на высоте не меньше 50 сантиметров от земли. Места монтажа размечают так, чтобы между ними было равное расстояние. Следят и за расстоянием от краев бампера. Оно также должно быть одинаковым. Недопустимо, чтобы сенсор закрывали номерные знаки или молдинги. Если все хорошо, далее с помощью дрели и тонкого сверла в бампере делают отверстия. При помощи комплектной фрезы отверстие расширяют. Затем в получившуюся дыру устанавливают датчики. Всю проводку надежно закрепляют хомутами, которые затем закрепляются на бампере. Датчики нужно устанавливать так, чтобы они находились под углом 90 градусов к поверхности земли.

Как подключить передний парктроник?

Если процесс монтажа передних и задних датчиков практически не отличается, то подключение переднего парктроника (блока управления) значительно сложнее. Существуют разные варианты – с кнопкой активации парктроника, с нажатием на тормоз, с активацией после включения первой передачи.

Схема с кнопкой

Такой вариант значительно проще в реализации, и работает он вполне эффективно. Правда, запускать его нужно вручную - при необходимости. Для реализации схемы нужна кнопка, которую нужно установить в любом удобном и легко доступном для водителя месте. Питание можно взять оттуда же, откуда запитан видеорегистратор или плафон освещения в салоне. Принцип такого подключения переднего парктроника простой – когда двигатель запущен, питание поступает. Если мотор заглушить, тогда система отключится. Конечно, этот вариант не идеален – по всем правилам, парковочная система должна включаться автоматически, если скорость движения составляет 20 километров в час и ниже.

Подключение к первой передаче

Здесь все сложнее, но ненамного. Для данной реализации понадобится датчик включения первой передачи. Это может быть обыкновенная кнопка. Также нужно изготовить подходящий держатель или кронштейн для крепления этой кнопки. Когда передача будет включена, рычаг КПП активирует кнопку, а она, в свою очередь, включит парковочную систему. Реализуется подключение переднего парктроника от первой скорости следующим образом. Сперва разбирают кожух селектора КПП. Здесь имеется много свободного места. Там же можно найти элементы крепежа. В индивидуальном порядке под крепеж нужно изготовить специальный держатель. Кнопку лучше подбирать такую, которая имеет щелчок – это очень полезно в некоторых ситуациях. Затем кнопку внедряют в держатель. Систему проверяют на автомобиле. При необходимости, конструкцию регулируют.

Схема с кнопкой и реле времени

Это еще один интересный вариант подключения переднего парктроника. Особенно он полезен для владельцев автомобилей с АКПП. Итак, дополнительно к кнопке подключают реле времени – оно при нажатии тумблера запустит парктроник на некоторое время, а затем система отключится. Это особенно удобно, когда в сложной ситуации нужно держать руль двумя руками.

Другие схемы

Можно осуществить и альтернативную схему подключения переднего парктроника. На автомобилях с АКПП имеется датчик, который контролирует включенную передачу. В моторном отсеке есть специальный блок, на контактах которого, в зависимости от включенной передачи, будет + 12 В, от которых можно запитать парковочную систему. Примерно таким образом устроена схема подключения переднего штатного парктроника на ах35 Hyundai. Передний датчик включается, когда селектор АКПП переведен в режим «Драйв». Отключение устройства наступает при скорости выше десяти километров в час.

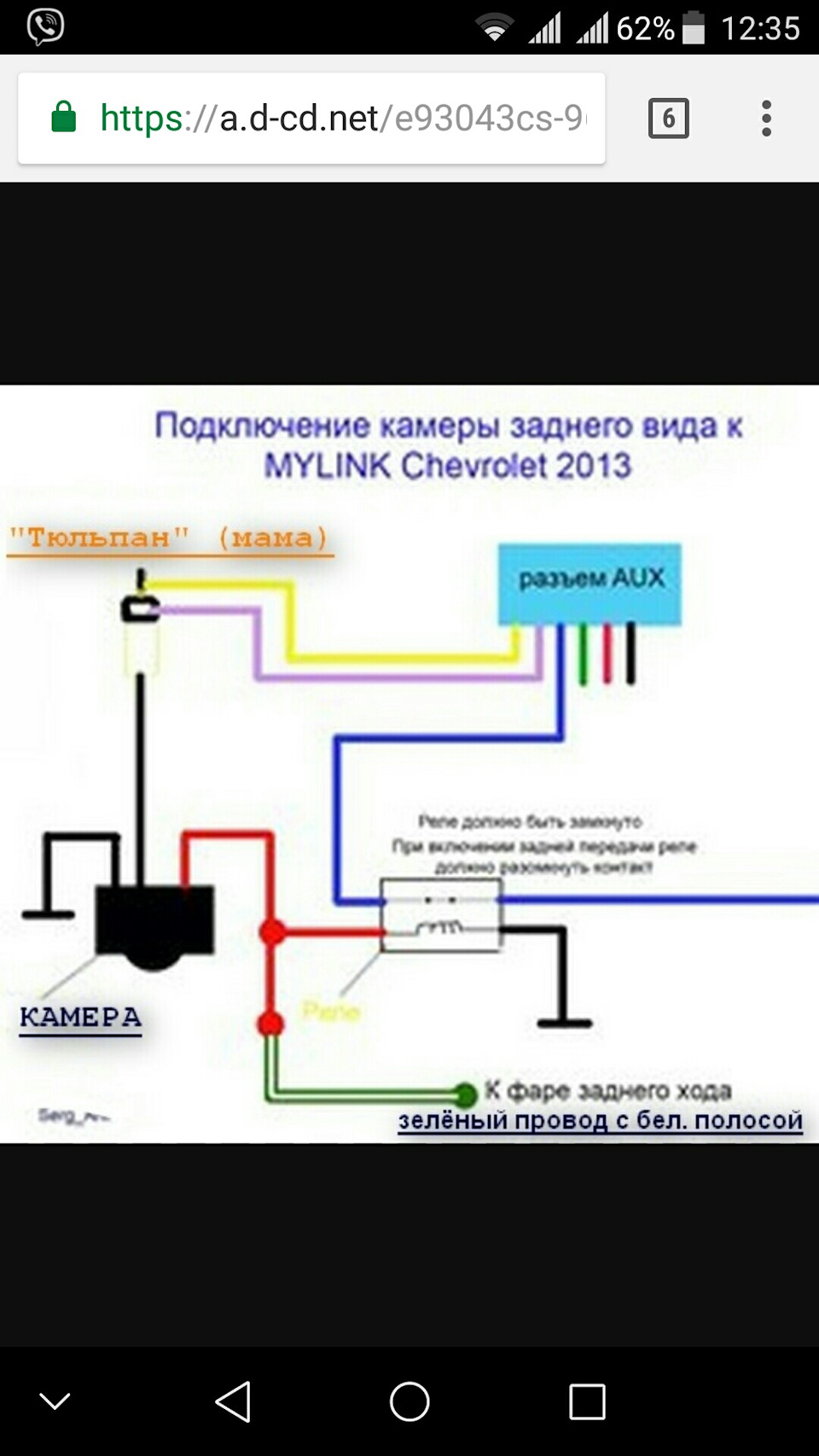

Подключение камеры к переднему парктронику

Те, кому системы помощи при парковке мало, могут дополнительно установить еще и камеру. Для этого нужно приобрести специальное парковочное устройство со входом для видеоустройств. Камера подключается непосредственно к парктронику и магнитоле. На экран последней будет накладываться картинка с показаниями системы. Другой схемы подключения передней камеры к парктронику нет. Включается камера автоматически. Это происходит после включения зажигания. Система отключается, если машина набрала определенную скорость. Обычно это предел от 10 до 20 километров в час.

Заключение

Как видно, передние парковочные системы очень нужны. Если правильно их установить, они смогут реагировать даже на бордюры. Подключение переднего парктроника действительно сложнее. Но нет ничего невозможного – монтаж вполне можно выполнить своими руками.

fb.ru

Как установить парктроник (передний, задний) своими руками, видео

Помощник при парковке станет полезным дополнением для любого авто, в независимости от марки, модели либо опыта вождения его владельца. Рассмотрим, как установить парктроник. Для наглядности материал дополняется видео.

Работа

Работа датчиков, именуемых парковочными радарами, основана на использовании звуковых волн. Именно поэтому такие сенсоры правильней называть сонарами, а не радарами.

Для измерения расстояния сенсоры посылают ультразвуковые волны, которые отбиваются от препятствия, возвращаясь к датчикам. Поскольку скорость волн является постоянной величиной, замер времени позволяет вычислить расстояние до предмета. Чем ближе датчики к препятствию, тем чаще становится посылаемый сигнал. При значительном сближении (обычно 10-40 см, в зависимости от настройки) сигнал становится постоянным. В этом и заключается принцип работы парктроника.

Информирование водителя авто происходит с помощью цветовой визуализации, которая передается на экран. Дополнительно подается звуковой сигнал. В некоторых моделях отображается расстояния до предмета.

Комплектация

Для установки парковочных датчиков в авто вам необходимо приобрести стандартный комплект. Это может быть штатная система, которая не была выбрана владельцем при покупке в автосалоне, либо универсальный набор. Унифицированное устройство будет в себя включать следующие компоненты:

блок управления парктроником; комплект датчиков, который обычно состоит из 4 штук. Выходы сенсоров будут автоматически укомплектованы разъемами типа «мама»; дисплей либо звуковой зуммер с соответствующими разъемами для подключения; провода для подключения питания. Соответственно, вывод «массы», который зачастую идет с клеммой «под болт», и «+». В комплекте должна быть специальная заклепка, которая позволит подключить плюсовой провод без «скруток» и изоленты. Для подключения питания необходимо заложить два провода в пазы заклепки, защелкнуть пластиковый кожух. После этого пассатижами сжать металлическую пластину, которая, продавив изоляцию, соединит жилы. При необходимости столь удобное приспособление можно докупить; инструкция.

Разумеется, комплектация будет зависеть от конкретной модели парктроника. Уважающий себя производитель обязательно укомплектует систему специальной фрезой для сверления отверстий в бампере авто.

Требования инструкции

Многие приборы имеют четкие требования к установке датчиков. К примеру, интервал, минимальная и максимальная высота расположения.

Если вы планируете установить парктроник, чтобы не обдирать бампер авто об бордюры, не инсталлируйте датчики слишком высоко. Но и низко ставить его также не стоит, так как сенсор может среагировать на дорожное полотно. Также многие производители рекомендуют ставить датчики под углом 90º относительно дорожного полотна.

Обязательно следите за тем, чтобы не перепутать порядковые номера при подключении сенсоров к блоку питания. В противном случае отображение на экране стороны препятствия, к которому приближается авто, будет производиться некорректно.

Установка переднего парктроника

Установка передних датчиков ничем не отличается от процедуры, проделываемой для задней оси. Разница будет заключаться в подключении питания. Поскольку инсталляция дополнительных приборов является во многом творческим процессом, вариантов того, как подключить передний парктроник к бортовой сети, существует несколько. Самый простой из них – питание от замка зажигания. Передний парктроник будет включаться после перевода ключа зажигания в 3 положение (On). Это метод запитывания один из самых простых.

Вам всего лишь нужно найти у монтажного блока провод, на который будет подаваться питание при включении зажигания. Определить это можно с помощью специальной контрольки. Поскольку система будет всегда включена, в зимнее время при налипании снега и плотного слоя грязи может подаваться ложный сигнал о сближении с препятствием. Это будет доставлять значительные неудобства. Предлагаем ознакомиться с видео процесса монтажа.

Непостоянное питание Запитывание от педали тормоза. Питание к концевику включения тормозов также подается только при включенном зажигании. Но система будет срабатывать лишь в том случае, когда будет нажата педаль тормоза. Поскольку концевики реагируют даже на малейшее прикосновение к педали, активировать передний парктроник можно легким касанием тормозов. Способ подключения будет прежним. Вам лишь необходимо найти плюсовой провод, который будет идти от концевика; от включения первой скорости. Достаточно неординарный метод, суть которого заключается в установке кнопки в месте, где находится крайнее положение ручки МКПП при включении первой скорости. Вам придется соорудить кронштейн, рассчитав положение рычага. Для того чтобы не пришлось постоянно удерживать рычаг прижатым к кнопке, систему необходимо оснастить реле времени. После однократного нажатия на кнопку питание датчиков будет осуществляться на протяжении запрограммированного периода. Соорудить такое реле можно своими руками; вывод на отдельную кнопку, нажатие которой будет провоцировать подачу питания к датчикам. Плюс в таком случае можно взять из любого удобного источника, на котором есть напряжение после включения зажигания. Кнопку также можно установить в любом удобном для вас месте. Задний парктроник

Процесс установки для кормовой части авто рассмотрим более подробно. Для того чтобы поставить его своими руками, вам потребуются:

шуруповерт; фреза (коронка) подходящего диаметра, если таковой не комплектуется купленный набор датчиков; немного наждачной бумаги, для снятия заусенец после сверления заднего бампера; проволка для протягивания проводов в труднодоступных местах; хомуты либо изолента для фиксации жгутов; обезжириватель для усиления адгезии места, к которому будет крепиться блок управления парктроником; малярный скотч. С помощью его удобней размечать точки установки. Но главная причина использования – дополнительная защита ЛКП по контуру сверления коронкой; термоклей и пистолет для герметизации места перехода проводов в кузов авто. Процесс установки Наклейте малярный скотч и разметьте точки сверления отверстий; скрепите провода изолентой, а лучше всего – уложите в специальную гофру. Подведите их к технологическому отверстию в кузове авто. Обычно там имеется резиновая заглушка, которую можно просверлить. Место вокруг проводов можно герметизировать с помощью термоклея; очистите от грязи и обезжирьте место, куда будет крепиться блок управления парктроником. Закрепите блок в месте, где он будет защищен от риска механических повреждений; подключите «массу». Зачастую в кормовой части авто достаточно болтов для крепления клеммы. Плюсовой вывод запитайте от лампочки заднего хода. Соответственно, датчики будут запитаны только при включенной задней скорости. Определить соответствующий провод можно с помощью контрольки. При включенном зажигании и включенной передачи определите, на каком разъеме +. К нему подключитесь с помощь защелки, описанной выше; протяните провода от кормовой части до места предполагаемой установки дисплея. Большинство водителей крепят его на зеркало заднего вида либо на приборной панели; подключите разъемы к блоку управление. Не забудьте о порядке установки датчиков.

Для большей наглядности прилагаем видео установки своими руками.

autolirika.ru

Отчет Передний Парктроник. Подключение от первой скорости. - Тюнинг, доп. оборудование и аксессуары Решил поставить передний парктроник и задумался о подключении....... Перерыл весь нет, никакие варианты подключения не понравились! Вариантов много, самый распостранёный, подвязывают к педали тормоза. Самый простой способ, чтобы постоянно работал, от зажигания к примеру. Я решил остановится на кнопке, которую нужно удерживать, нажал работает, отпустил неработает. Тоесть, тока тогда, когда мне это надо.

Сел в машину и начал думать, куда воткнуть эту кнопку?! Чтобы поменьше колхоза и чтобы под рукой была!!! Решение пришло само, как всегда!

Смотрим : http://www.youtube.com/watch?v=tvyrL...hannel&list=UL

Вскрыл чехол и увидев эти шпильки, обрадывался! Есть за чё цепляться и места валом, чтобы придумать чего нибудь анженерной конструкции!

Прикинул также, что нужно будет пару гаек подложить, чтобы конструкция не задевала пыльник.

Сняв мерки и сделав эти пару фоток, пошол изобретать держатель под кнопку. Решил сделать держатель из алюминия, по понятным причинам, ну там вес и жесткость алюминия ))))) шучу конечно! Делайте, из чего хотите!

Ставим кнопку, лучше всего кнопку с челчком (не знаю как объяснить) как на микрике, тоесть если с будуна, будете нажимать (тресущимися руками) она будет держать постоянный контакт! Понятно объяснил? У нас к томуже сама ручка трясётся!

Тащим в авто на примерку, установку, регулировку!

Ставим бандаж из пористой резины и изолируем, для мягкого и плотного нажатия

Накидал чертёж с основными размерами, высота произвольноя, примерно 8см.

Вроде всё, про сам партроник писать не буду, и так полно отчётов.

Единственое что дабавлю, ставьте сэнсоры как у меня, Я в какомто отчёте глянул и начал снимать бампер!!!

НЕ НАДО, НИЧЕГО СНИМАТЬ!

Снимаем тока защиту на решотке, и то для удобства подвязывания проводов.

Сынок мой, старший!

Идеальное место для сэнсоров, выше поставите бардюров не увидете, если ниже, то на землю реагировать будет

Удачи!

P.S. Можно поставить, рэле времени! При касании кнопки, партроник будет работать к примеру 30 сек. и сам выключится. Немчику на работе показал, он аболдел! Сказал: Я бы, твоё авто не купил бы, наворотов много! Это его идея, с реле времени.

Этот к примеру от 2сек. до 5 мин.

http://www.ebay.de/itm/380452438043?...84.m1438.l2649

Владельцы автоматов, возьмите на заметку!

Решил всё таки поставить таймер, так как столкнулся с одной проблемой. В Италии, мне достался подземный паркплатц, очень узкий с узким въездом и узкими коридорами и галереями, при парковки нужно было поизвращаться. Немного неудобно и крутить руль и держать ручку (приходилось выезжать в узком месте, с поворотом и вверх). Короче вот:

Сделал корпус и настроил на 40 секунд.

Подключенно к той же кнопке, при втором касании время увеличивается на 40сек.

Схемка такая; Так как, модуль от партроника стоит под капотом, запитан от предохранителей рядом с батареей. Таймер, стоит рядом с предохранителями в салоне. Плюс на таймер от зажигания. Между модулями всего один провод (-).

Вот теперь все! Обсуждаем тут: http://www.primera-club.ru/forum/sho...834#post730834

www.primera-club.ru

Как произвести установку передних и задних парктроников своими руками?

Парктроники задние и передние представляют собой датчики, необходимые для обозначения габаритов транспортного средства. Многие автовладельцы сегодня ставят такие устройства на своим авто для того, чтобы предотвратить возможное столкновение с другими автомобилями при парковке. Подробнее о принципе действия, а также установке устройства своими руками вы можете узнать из этого материала.

Принцип действия парктроника

Парктроник передний и задний работают по одному принципу. Основными элементами такой системы считаются датчики, установленные на переднем и заднем бамперах. В зависимости от устройства, может использоваться от двух до восьми контроллеров. Суть работы заключается в том, что датчик излучает сигнал, отражающийся от разных объектов, при этом импульс после отражения возвращается обратно. С учетом времени возврата импульса определяется расстояние до объекта (автор — канал Обзор и распаковка электроники).

Следует отметить, что большая часть недорогих по цене устройств не в состоянии различать расстояние до препятствия, а также его габариты. То есть система может только оповестить водителя о том, что дистанция до объекта снижается. Парктроники передние и задние оборудуются биппером — специальным звуковым элементом для подачи сигнала. В зависимости от расстояния до объекта сигнал с датчика будет либо слабым, либо более сильным. Если биппер сигналит без перерыва, это говорит о том, что расстояние до объекта слишком маленькое и водителю нужно остановить автомобиль.

Подробная инструкция по установке

Как должен устанавливаться такой девайс своими руками? Как произвести монтаж и настройку устройства в свой автомобиль, чтобы не допустить возможных неисправностей и ремонта в будущем? Следует отметить, что ремонт — это первое, с чем сталкиваются автовладельцы при неправильной установке девайса (автор видео — канал Сделано в гараже).

Установка заднего датчика парковки

Для монтажа заднего парктроника выполните следующие действия:

Сначала необходимо просверлить отверстия в бампере для монтажа датчиков, этот шаг является одним из самых важных. Сначала наметьте места для отверстий на бампере, после чего просверлите их. Бампер при этом лучше будет снять. Затем датчики необходимо установить в бампер, при этом их сенсоры необходимо направить наружу. Эти элементы фиксируются на тыльной стороне при помощи специальных колец, они должны идти в комплекте. Учтите, что сенсоры необходимо ставить в определенном порядке (они отмечаются латинскими буквами) и они должны быть направлены строго горизонтально. Эти устройства можно покрасить при необходимости, это никак не отразится на их функциональности. Следующим этапом будет установка блока обработки импульсов, обычно он ставится в багажнике или на внутренней стороне крыла, как вариант, его можно также установить под приборкой. Рассмотрим монтаж на примере багажного отсека. Проводка укладывается под обшивкой, все кабеля при этом лучше смотать изолентой, чтобы защитить их. При монтаже блока учитывайте, что место установки должно быть наиболее безопасным — на него не должна воздействовать влага. Затем блок нужно подключить к оптике заднего хода, это позволит системе включаться при активации задней передачи. Для подключения проводки к плюсу и минусу лампочек можно использовать изолирующие заклепки. Следующим этапом будет монтаж экрана, обычно его ставят в контрольный щиток, но как вариант — его можно поставить в заднюю часть салона, чтобы дисплей можно было видеть через салонное зеркало. Сам экран фиксируется на двухсторонний скотч и подключается к блоку. Вся проводка фиксируется при помощи изоленты либо специальных хомутов, надежное крепление позволит предотвратить возможный ремонт проводов в будущем. Когда все будет подключено, вам необходимо только активировать зажигание, включить заднюю скорость и посмотреть — начал ли гореть дисплей. Если он загорелся, то все действия по монтажу заднего парктроника вы выполнили правильно. 1. Просверлите отверстия в бампере. 2. Установите блок управления. 3. Установите дисплей в салоне. Установка переднего датчика парковки

Теперь расскажем о монтаже переднего датчика. Установка переднего парктроника — это в целом аналогичная процедура, но есть определенные отличия.

Как произвести монтаж самостоятельно:

Сначала необходимо уложить проводку. Все провода прокладываются через капот к багажнику транспортного средства через салон, где расположен блок управления и обработки импульсов. В зависимости от конструктивных особенностей авто, возможно, придется демонтировать решетку радиатора. Когда проводка будет уложена, необходимо разметить и просверлить отверстия в переднем бампере для установки датчиков. Чтобы протолкнуть проводку под бампер, используйте проволоку, также не забывайте о том, что провода необходимо скрепить при помощи изоленты либо хомутов. В моторный отсек провода выводятся через соответствующее отверстие. Возможно, вам потребуется демонтировать для укладки бачок омывателя, поскольку в зависимости от конструкции авто он может мешать. Кабель от левого контроллера желательно проложить по противоположной стороне — под аккумуляторной батареей. Для укладки остальных кабелей можно применять гофру, если она есть. Провод попадает в салон через технологическое отверстие. После этого необходимо определиться с тем, как устройство будет включаться, для этого есть несколько способов. К примеру, для активации можно использовать отдельную кнопку, тогда вам нужно будет подключить датчики к уже имеющейся кнопке на центральной консоли либо произвести монтаж новой кнопки управления. Преимущество этого метода заключается в том, что система будет использоваться тогда, когда этого пожелает водитель. Еще один вариант — включение системы будет осуществляться через зажигание. Такой вариант более удобен для тех, кто не хочет постоянно при парковке включать кнопку. Чтобы реализовать такой вариант, необходимо найти провод зажигания, для этого можно использовать тестер — когда зажигание включено, напряжение на проводе должно составлять 12 вольт. При выключенном зажигании напряжение на этом кабеле пропадет. Как вариант, активация парктроника может быть осуществлена при помощи педали тормоза, если вы выбираете этот способ, то вам нужно будет подключить питание к лампочкам стоп-сигналов. В итоге, когда способ активации будет выбран и реализован, провода необходимо подключить к управляющему блоку. Что касается подключения, то для этого необходимо использовать схему, которая идет в комплекте. В любом случае, провода от заднего и переднего парктроника подключаются аналогичным образом. Выведенная кнопка для активации парктроника Сбои в работе парковочного устройства и способы их устранения

В каких случаях потребуется ремонт? Если устройство работало, но в один момент перестало, то необходимо произвести диагностику подключения основных компонентов. Все составляющие элементы система должны быть соединены в соответствии со схемой подключения и инструкцией, идущей в комплекте. Удостоверьтесь в том, что вы правильно подключили провода к фонарям заднего хода, кнопке либо замку зажигания. Если у вас есть подозрения касательно работоспособности самого блока управления или системы в целом, то ремонт лучше доверить специалистам.

Если устройство долгое время работало в нормальном режиме, но потом в его работе появились неполадки, можно произвести компьютерную диагностику для поиска неисправности. Как правило, проблема заключается в выходе из строя датчиков. Если контроллер без перерыва подает импульс и сигнализирует водителю об опасности, причина в данном случае может заключаться в сенсоре. Возможно, на нем осела грязь или попало инородное тело, также часто наши соотечественники сталкиваются с проблемой окисления контактов.

Необходимо учитывать, что сенсорные элементы чувствительны к влаге, поэтому если проблема проявляется во влажную погоду, удивлять не стоит. Попробуйте просушить сенсоры и проверить работоспособность системы еще раз. Также следует отметить, что аналогичная проблема может возникать при морозе, но в целом это не отражается на функциональности сенсоров в дальнейшем.

Цена вопроса 1. ROLSEN RPS-100B (средняя цена — 800 рублей) 2. MULTITRONICS PU-4TC (цена — примерно 3 тысячи рублей) 3. PARKMASTER 8-DJ-27 (цена — около 13 тысяч рублей) Видео «Как своими руками отремонтировать парктроник для автомобиля?»

Наглядная инструкция по ремонту устройства в домашних условиях приведена на видео ниже (автор ролика — канал arsis44).

 Загрузка...

avtozam.com

установка своими руками :: SYL.ru

Перечень систем безопасности автомобилей меняется каждый год. Одни помощники и ассистенты уходят ввиду элементарного устаревания и низкой эффективности, другие приходят и расширяют спектр возможностей владельца, повышая вместе с этим и надежность управления транспортным средством. В обязательный список устройств безопасности современного авто входит парктроник. Установка таких ассистентов еще лет 5 назад была недоступна ввиду непосильной цены для рядового автомобилиста, но сегодня подобными комплектами оснащаются даже бюджетные модели. И смысл в таком опционале, несомненно, есть. Тем более, что каждый желающий обзавестись парковочным радаром может сэкономить на услугах по его установке, реализовав ее самостоятельно.

Для чего нужен парктроник?

Любой, кто знаком с трудностями выполнения парковки, знает, насколько важно ощущать габариты автомобиля. Стандартным способом оценки положения машины является зеркало (или помощь со стороны), но задача управления автомобилем в тесных условиях упрощается, если в ней предусмотрен парктроник. Установка этого устройства позволит оценивать текущее положение машины, а также получать информацию о возможной опасности столкновения.

В момент парковки датчики системы активизируются и посредством ультразвука сканируют расстояние автомобиля до ближайшего объекта. При возникновении риска въехать в дерево, столб, другой автомобиль или какое-либо ограждение специальные датчики подадут сигнал в блок управления. Далее незамедлительно поступит и оповещение для водителя, что позволит ему скорректировать текущее направление движения и благополучно припарковать машину.

Разновидности парктроников

Один из ключевых вопросов, волнующих автомобилиста, решившего установить парковочный радар, относится к числу датчиков. На этой основе и можно провести первый "водораздел" между моделями. Разумеется, множество ультразвуковых датчиков эффективнее проанализируют положение автомобиля и возможность угроз с разных сторон. Но важно понимать, что установка парктроника своими руками с большим количеством сенсорных элементов весьма затруднительна. В этом плане стоит упомянуть ленточные радары, в которых наличие датчиков и вовсе не предусмотрено. Функцию сканера выполняет одна лишь антенна. Несмотря на внешнее удобство подобных аппаратов, они не так эффективны, а потому и не особо востребованы.

Также парковочные радары классифицируются по способам подачи сигнала водителю. Недорогие модели выполняют эту функцию посредством звука, а более продвинутые модификации также активизируют световую индикацию или оповещают через дисплей.

Состав комплекта парктроника

Знание комплектации устройства поможет изначально составить картину того, как располагается на машине парктроник. Установка производится в разных частях в зависимости от назначения компонентов.

В обязательный перечень входят следующие элементы:

Блок управления. Выполняет функцию обработки информации от датчиков, проводит диагностику системы и дает сигналы автовладельцу о текущем состоянии устройства. Ультразвуковые датчики, пожалуй, самые ответственные элементы системы, которые обнаруживают препятствия и отправляют первичный сигнал о приближении к ним в электронный блок. Световой индикатор, который оповещает водителя об опасности. Дисплей, на котором подробно отображается видеоинформация. Более современные модели также снабжаются специальными системами, обеспечивающими проекцию информации от датчиков на зеркала или лобовое стекло.

Уже отмечалось, что есть системы без датчиков – это парктроник, установка которого предусматривает только монтаж специальной антенны и блока управления. В отношении легкости монтажа это наиболее выгодное решение, но реальная помощь от таких устройств минимальна.

Общие принципы установки

По большому счету операция сводится к сверлению отверстий и корректному распределению проводов. Перечень инструментов и материалов:

комплект парктроника; фреза для сверления датчиков; фреза для отверстий в машине; гаечные ключи; шуруповерт или дрель; изоляция, карандаш, паяльник, скотч, плоскогубцы и рулетка с тестером.

Непосредственно установка заднего парктроника выполняется лишь после того, как составлена схема размещения датчиков. В частности, необходимо определить расстояние между ними. Места для датчиков размечаются в бампере, а блок управления монтируется в багажнике, на внутренней стороне крыла или в салоне на приборной панели. Дисплей также устанавливается на панели приборов. Перед интеграцией оборудования необходимо аккуратно просверлить отверстия, используя скотч, фрезы и другие приспособления, которые могут понадобиться в осуществлении этой процедуры.

Установка датчиков

После выполнения разметки и создания отверстий можно приступать к инсталляции оборудования. Необходимо учитывать, что установка датчика парктроника выполняется так, чтобы сенсоры обращались наружу. Фиксация элементов производится с помощью соответствующих колец, предусмотренных в комплекте. В ходе монтажа необходимо соблюдать последовательность. Кроме этого, датчики должны встраиваться под прямым углом относительно земли. Маркировка также имеет значение. Например, в случае с прямым бампером возможна установка любых моделей, а для бамперов с откосами подходят только датчики DJ, которые имеют сменный корпус.

При выполнении данной процедуры может возникнуть необходимость демонтажа бампера. Это зависит от модели автомобиля и типа бампера. И с другой стороны, если, к примеру, выполняется установка парктроника на "Форд Фокус", то не потребуется и домкрат, конструкция кузова позволит эту операцию выполнить на месте без дополнительных манипуляций.

Установка электронного блока

Блок управления можно фиксировать двухсторонним скотчем, предварительно оценив возможность его эксплуатации в намеченном месте. Дело в том, что этот компонент довольно чувствителен к физическим воздействиям, поэтому желательно его крепить в безопасной зоне салона. Перед установкой необходимо обезжирить поверхности. Парктроник срабатывает при запуске задней передачи. В связи с этим после монтажа блок необходимо запитать от соответствующих ламп.

Особенности установки переднего парктроника

Распространение парковочных радаров обусловлено сложностями фиксации положения автомобиля в процессе заднего хода. Но для большей надежности некоторые владельцы оснащают машины и передними датчиками. В плане интеграции датчиков установка переднего парктроника не отличается от монтажа заднего комплекта (стандартное количество сенсоров – 4). Главная трудность при комплексном обеспечении автомобиля парковочными устройствами – это необходимость установки выключателя. Дело в том, что передние датчики будут срабатывать в условиях пробки, когда машина плотно соседствует с другим транспортом. Поэтому нужно предусмотреть специальный выключатель сенсорных приспособлений.

Установка парктроника с камерой

Комплектация парковочного радара камерой повышает эргономичность системы и эффективность ее использования. Существует несколько способов ее крепления, в большинстве случаев установка парктроников с камерой выполняется по принципам тех же датчиков. Устройство можно фиксировать в плафоне освещения или в раме госномера автомобиля. В зависимости от модели выбирается наиболее удобный способ интеграции, прокладка кабелей, как правило, выполняется по тем же каналам, что и остальная инфраструктура датчиков.

Подключение

Когда вся аппаратура будет установлена, можно приступать к проводке. Кабель прокладывается с правой стороны автомобиля, поскольку в этой части моторный щит имеет специальную заглушку. Проводка от датчиков заводится в салон, после чего выполняется соединение с электронным блоком. Далее есть два варианта подключения: посредством скручивания и при помощи клемм.

В первом случае необходимо очистить провода от изоляции, а затем скрутить их и обмотать изолентой, так соединяются все пары кабелей. Обычно, если выполняется установка парктроника своими руками, выбирается первый вариант, но ради надежности стоит предпочесть более технологичный второй способ. Он предусматривает использование клемм, сжатие которых обеспечит контактную связь между проводами. Зачистка от изоляции не требуется, и все же некоторые трудности придется преодолеть. К положительному кабелю от задней лампы следует подсоединить заклепку. Второе отверстие соединяется со вторым проводом блока управления. После этого плоскогубцами необходимо вдавить перемычку, которая проткнет оба провода и создаст электрическую цепь парктроника.

www.syl.ru

Как выбрать и установить парктроник? — Студия автозвука Электросила, Киев

Конструкторы стараются сделать современный автомобиль аэродинамичным, красивым, чтобы багажник был побольше и цена была подешевле. Часто так получается что из-за этого страдает обзорность автомобиля. Водителю большинства современных автомобилей трудно оценить расстояние до препятствия сзади автомобиля, а иногда и спереди. Для того чтобы облегчить жизнь водителю при парковке и избежать счетов за ремонт бампера (а иногда и не только) существует парктроник. Парктоник — это по сути сигнальное устройство, которое звуковым сигналом и индикацией расстояния предупреждает водителя о приближении к препятствию. Работа парктроника основана на принципе эхолокации, именно так летучие мыши ориентируются в полной темноте.

Какие же бывают парктроники, как выбрать парковочный радар? Постараемся ответить на эти вопросы.

Во-первых, парковочные радары или парктроники отличаются по месту установки — это может быть задний парктроник, передний или совмещенный передний + задний.

Задний парктроник — самый распространенный вариант. Такой парктроник обычно имеет четыре датчика и устанавливается естественно в задний бампер. Задний парктроник подключается к питанию фонарей заднего хода и активируется при включении задней передачи. Парктроник может иметь дисплей с индикацией расстояния (пример- Tiger TG-P4) или просто звуковую индикацию (например — Spal EVO-50).

Вот типичный дисплей заднего парктроника для установки на приборную панель:



Мы видим индикацию расстояния в метрах (парктроник всегда показывает наименьшее расстояние), а также цветными диаграммами слева и справа показано с какой именно стороны препятствие. В этом примере препятствие видимо расположено по центру, на расстоянии 0.3м. В корпусе дисплея также встроен звуковой излучатель-пищалка.

Дисплеи бывают не только для установки на приборную панель, некоторые дисплеи предназначены для установки на заднюю часть крыши, таким образом чтобы водитель мог видеть дисплей через зеркало заднего вида. На таком дисплее все символы отображаются наоборот, и через зеркало они видны как обычно.

Вот пример потолочного дисплея для парктроника. Такой дисплей удобен для водителей, которые привыкли при движении назад ориентироваться по зеркалам а не оборачиваться назад.

Бывают также задние парктроники совмещенные с камерой заднего вида, или имеющие вход для камеры заднего вида. Такие парктроники отображают информацию о расстоянии прямо на картинке с камеры заднего вида.



Вот изображение с парктроника Spal EASY 500 на мониторе мультимедийного центра Kenwood. Мы видим что расстояние до препятствия 2 метра 10 сантиметров и препятствие это слева.(Это синие ворота нашего установочного бокса.)







На этой фотографии мы видим что расстояние до препятствия справа 60 сантиметров. Ну и препятствие тоже очень хорошо видно.









Вот здесь видно как именно расположено препятствие. Расстояние до него действительно 60 сантиметров. Железный ящик с острыми углами расположен так что ни в стекло задней двери ни в боковые зеркала его никак не видно. Вот именно в таких условиях задний парктроник просто необходим!



Передний парктроник. Казалось бы, кто мешает установить задний парктроник вперед? Разве он не будет точно также работать? Конечно будет, только тут встает сразу три проблемы. Во-первых, как включать передний парктроник? Если он будет постоянно включен то возможны ложные срабатывания при езде при раскачивании передней части автомобиля. Поэтому логично включать парковочный радар только при парковке. Если вам будет удобно каждый раз включать и выключать парктроник вручную кнопкой то можно поставить и обычный «задний» парктроник вперед.

Во-вторых, провода у задних парктроников рассчитаны на установку в задний бампер, поэтому их длины не хватает при установке в передний бампер, т.к. электронный блок не рассчитан на установку под капотом автомобиля, провода придется завести в салон!

В третьих, радиус срабатывания у заднего парктроника обычно 1.2-2.0 метра. Такого большого расстояния не  нужно для ориентации спереди, хватает дальности до метра. Это тоже может быть неудобно.

Поэтому для установки вперед существуют специальные передние парктроники.

Например, Spal Easy 400 PS 4. У этого парктроника есть вход для подключения к датчику скорости, таким образом когда автомобиль разгоняется быстрее к примеру 20км/ч парктроник автоматически выключается. Также у переднего парктроника Spal Easy 400 регулируется чувствительность датчиков — дальность срабатывания может быть выставлена от 1.5 метров до 60 сантиметров, что тоже очень удобно.

И наконец комплект переднего и заднего парктроника.

Такие комплекты обычно имеют общий электронный блок и шесть — восемь датчиков. В комплекте может быть или один общий или два дисплея. В парктрониках с восемью датчиками вперед и назад ставят по четыре датчика. В комплектах с шестью датчиками вперед ставят два датчика по углам а назад четыре.

Вот типичный парктроник  с восемью датчиками — Spal Easy 1000. У этого парковочого радара один дисплей на который выводится информация и от задних и от передних датчиков. Задние датчики включаются при включении задней скорости, передние включаются автоматически после выключения задней скорости на 40 секунд или кнопкой. По желанию клиентов мы иногда включаем передние датчики на постоянную работу при включении зажигания. Это не составляет неудобств, т.к. дальность действия передних датчиков ограничена 80 сантиметрами (дальность задних до 1.5м)

Другой тип работы используется в парктронике с 8-ю датчиками Tiger TG-P8. В этом парковочном радаре передние датчики включаются на 4 секунды при нажатии на педаль тормоза. При этом если препятствия впереди нет то дисплей даже не включается. Если же препятствие обнаружено в пределах 80см то дисплей включается и показывает расстояние.

Как установить парктроник? Для того чтобы установить парктроник требуется просверлить отверстия в бампере, фреза для этого обычно идет в комплекте но не всегда!  Затем нужно протянуть провода от датчиков в салон, не нарушая герметичности кузова. Также необходимо правильно подключить парктроник не нарушив работу электрооборудования автомобиля. Обычно парктроник подключается непосредственно к фонарям заднего хода и включается вместе с ними, но не всегда-смотрите инструкцию к вашему парктронику. Нельзя располагать электронный блок парктроника или протягивать провода рядом с электронными блоками автомобиля т.к. взаимные помехи могут нарушить работу электронных систем автомобиля или парктроника. Установка парктроника не очень сложна, но если вы не уверены в своих силах, то лучше обратитесь к профессионалам!

И напоследок — лучше один раз увидеть чем сто раз услышать: вот видео от студии автозвука «Электросила» об установке и работе парктроника Spal Easy 1000.

Купить парктроник вы всегда можете в нашем интернет-магазине caraudio.in.ua.

6596 Всего 5 Сегодня

Вконтакте

Facebook

Twitter

Google+

electrosila.info

Как установить партроник своими руками, чтобы он работал без проблем

Установка парктроника своими руками на автомобиль — это процедура несложная. В этой статье будет подробно описан весь процесс монтажа и приведены полезные советы.

Парктроник — что это

Для начала разберёмся в том, а что такое парктроник? Ведь может быть и такое, что среди автомобилистов есть и те, которые не знают об этой системе и никогда о ней не слышали. Некоторые даже имеют его на своём автомобиле, но не знают, как он работает и для чего нужен.

Парктроник с несколькими датчиками

Для чего он нужен

Парктроник — это замечательное устройство, помогающее значительно облегчить парковку автомобиля. С каждым годом количество автомобилей в мире растёт. Не исключение и Россия, а особенно Москва, где иголке негде упасть, настолько иногда бывает плотным движение. И вот среди всего этого автомобильного хаоса нужно суметь правильно припарковать авто. А как это сделаешь, если ещё и недавно сел за руль машины?

Для этих нужд и был придуман парктроник, который быстро полюбился российскому водителю. Дело в том, что наши градостроительные нормы, по которым строились мегаполисы и города, совершенно не рассчитаны на такое большое количество автомобилей. Вот и приходится ставить их на парковках буквально «нос к носу», что исключает для недостаточно опытного водителя или той же женщины возможность грамотно припарковаться. В такие моменты на помощь приходит парктроник.

Видео о работе парктроника:

Принцип работы парктроника

С тем, что делает парктроник, разобрались. Теперь о том, что собой представляет такая система. Это полностью электронное устройство, которое следит за расстоянием между окружающими предметами и кузовом автомобиля. Если расстояние становится минимальным, то есть критическим и возможным для столкновения, система посылает предупредительный сигнал, который позволяет водителю своевременно среагировать и скорректировать движение транспортного средства. Вот и всё. Ничего сложного.

Электронная система парктроник просто напичкана всевозможными видами датчиков, выдающих предупреждение. Чем больше количество датчиков на одном автомобиле, тем точнее будет работать парктроник. Рассмотрим, а что представляют собой датчики, какая у них конструкция?

Датчики системы парктроник представляют собой устройства, работающие на ультразвуке. Можно сказать, что это приёмно-передающие устройства с весьма чувствительной конструкцией. Датчики состоят из двух частей, где одна испускает сигнал, а вторая — улавливает сигнал, отражённый от предмета, посылая его на головной прибор.

Система парктроник позволяет предотвратить столкновение

Что касается вычисления расстояния до объекта, то оно зависит от разницы между выпущенным и принятым сигналом. Чистая математика. Принцип работы этого устройства не вызовет удивления у физика, так как применяются эти знания давно. По этому принципу, к примеру, работают военные радары и скоростемеры ГИБДД.

Итак. Парктроник состоит из датчиков, как и говорилось выше. И чем их больше, тем лучше. Количество датчиков варьируется в зависимости от типа транспортного средства, его габаритов. Зависит количество датчиков и от опыта водителя.

Четыре датчика парктроника

Виды парктроников

Кроме того, парктроники бывают разных моделей. Так, известны парктроники с принудительным включением. Также существуют модели постоянно функционирующие. Понятно, что такая модель будет некстати в условиях городской езды, где постоянная сигнализация о критических сближениях способна утомить водителя. Поэтому здесь будет уместно использование парктроников с принудительным включением и выключением.

Что касается сигнала, подаваемого системой водителю, то и он может быть разным. Наиболее распространёнными являются звуковые сигналы, устройства с графической шкалой и видеомониторы. И конечно же, выбор монитора будет зависеть от мастерства и опыта водителя. Нередко современные парктроники совмещают несколько видов сигнала: звук+шкала или видеомонитор.

Звуковой сигнал лучше, чем ничего. Но он для водителей-новичков не годится, так как по изменяющемуся сигналу бывает очень сложно понять расстояние до объекта. Да и вид объекта, о котором сигнализирует датчик, порой бывает трудно различить. То ли это бордюр, то ли ветка, а то ли бампер дорогого джипа.

Существуют различные виды парктроников

Вот цифровой экран выдаёт расстояние до потенциального объекта в метрах и предназначен для тех водителей, у которых отменный глазомер и чувство расстояния.

Дисплей графический также неплох. Он более информативен, чем звуковой сигнал, и фиксирует препятствие, расстояние до него и примерное местоположение. На графической шкале-индикаторе бывает наглядно видно изменение расстояния.

Ну и видеопарктроник, показывающий на экране не только предмет, находящийся по курсу движения, но и даже саму траекторию. Но объективную картинку можно увидеть лишь тогда, когда на автомобиле будут установлены несколько датчиков, а не один.

Парктроник с дисплеем установлен в машине

И наконец, современные модели парктроников, которые наделены высокотехнологичными штучками вроде замера температуры наружного воздуха, человеческой озвучки и тому подобное.

Передний парктроник и его монтаж

Зачем нужен передний парктроник? Оказывается, по большему счёту он и не нужен, но позволяет удобно парковаться к низким предметам, таким как клумба или дорожный бортик.

Установка переднего парктроника проводится следующим образом: подготавливается всё необходимое и уже затем устанавливается. Для начала разобраться следует с проводкой внутри машины. Обычно рекомендуется использовать витую пару с сечением в 0,2 мм. Порядка 12 метров провода будет достаточно. Из них восемь метров только пойдут от багажника, где будет установлен блок, до передней правой фары. Отсюда же пойдут два провода к динамику и кнопкам: парктроник и park assist. Кроме этого, ещё два провода пойдут к заднему бамперу, где будут стоять ещё два датчика.

По сути, двух кнопок: парктроник и park assist — условно не существует. Можно поставить обычную кнопку от парктроника или же заказать специальную. Также нужно будет подготовить штекеры к кнопкам и блоку, а ещё необходимые контакты блока и кнопок. Не забываем и про штекер динамика, изоленты разного вида и гофру для витой пары.

Принцип работы парковочной системы

Что касается деталей, которые пойдут на внешнюю сторону машину, то это 12 датчиков, включая задний парктроник. Здесь стоит знать, что передние боковые датчики различаются от остальных (их бывает два). Также различны и кронштейны передних боковых датчиков. Тем, у кого уже стоит на автомобиле задний парктроник, нужно будет всего восемь датчиков, а не двенадцать.

Можно взять проводку для переднего бампера от VW Touran. По сути, проводка рассчитана на шесть датчиков, но есть один нюанс. В Туране проводка переднего бампера начинается с левой фары, а на некоторых автомобилях, таких как Октавиа, с правой. Хотя это и не имеет большого значения, передние когда пинуешь штекер в бампере, но при распиновке знание этого нюанса пригодится.

Что касается заднего бампера, то сюда добавляются два провода и два штекера устанавливаются к боковым датчикам. И конечно же, обязательна установка другого блока парктроника.

Видео об установке парктроника:

Начинаем, собственно говоря, и саму процедуру установки. Снимаются оба бампера, фары, обшивка багажника. Вынимается приборная панель, бардачок, правый подкрылок. Рекомендуется делать всё по схеме автомобиля.

Провода следует тянуть по левому порогу машины до самой приборной панели, откуда идут ответвления к переднему динамику и кнопкам. Затем протягиваем дальше над бардачком к заглушке в кузове, находящейся между передней дверью и передним правым крылом. В этой заглушке следует проделать отверстие, куда упаковать витую пару в гофре и протянуть дальше подкрылком до фары.

Все провода желательно обмотать тряпичной, а не обычной изолентой, чтобы было красиво.

Процесс установки и монтаж парковочного устройства

Установка парктроника по другой методике

Установку парктроника своими руками можно провести и иначе. Рассмотрим на примере не слишком дорогого парктроника BEA 300, цена которого не превышает 6000 российских рублей. Кстати, этот парктроник как будто специально создан, для того чтобы его самостоятельно устанавливать. В дополнение к нему идут накладки под датчики, которые, если честно, не нужны.

Установка датчиков парктроника такого типа подразумевала их монтаж в бампер. Это было указано в инструкции. И установка должна проводиться без всяких дополнительных элементов.

Монтаж датчиков парктроника осуществляется в бампер

Вооружаемся необходимыми инструментами, в комплект которых обязательно должны включаться фрезы на 20 мм для резки отверстий в пластике бампера. Кстати, оригинальная фреза очень дорогая и цена на неё может достигать аж целых 1000 рублей. Поэтому можно воспользоваться и аналогом. Хорошая фреза не должна в процессе работы водиться в сторону, и срез обязан получаться ровным.

Бампер следует обязательно снять. Рекомендуется снять пластиковые накладки внутри багажника, а затем отогнуть мягкую обивку. Делается это для того, чтобы получить доступ к болтам крепления бампера.

Извлекается накладка бампера. После этого из багажника откручивается два болта на «10».

Приступаем к откручиванию саморезов брызговиков. Используем для этой цели ключ-звёздочку на «6». Не стоит забывать и о том, что несколько саморезов фиксируют бампер снизу.

Снятие переднего бампера

После того как все саморезы будут найдены и откручены, можно приступить к снятию бампера. Если возникнут проблемы и бампер станет упорствовать, можно капнуть немного WD-40 в места посадки фиксаторов. После этого бампер точно отделится, а грубая сила здесь не помощник, ведь можно бамперу навредить.

Теперь следует поставить бампер краской вверх и начать делать разметку. На места вероятной установки датчиков можно наклеить малярный скотч и отмерить необходимые расстояния. Сверху обычно оставляют около 50 мм. Расстояние между первым и последним датчиком составляет 60 см, а между каждым из датчиков — 25 см.

Осевая линия бампера должна проходить как раз через центральный датчик.

Понятно, что снятый бампер представляет собой довольно неустойчивую конструкцию. И это вынуждает прислонять его к двери гаража или другого строения, предварительно подложив под углы кусочки резины.

Бампер с отверстиями под парктроник

Теперь тщательно проверяем всю разметку и центры будущих отверстий колем шилом и начинаем сверлить, желательно со стороны краски. Дабы пластик не плавился под действием фрезы, можно наливать на него воду. И сверлить придётся с напарником. Один будет сверлить, а другой лить воду. Отверстия должны получиться на 18 мм, хотя можно и больше, но тогда датчик будет входить с зазором.

Просверлённый бампер кладём на тряпку и прокладываем проводку. Тщательно очищаем и просушиваем поверхность, после чего места под приклейку обрабатываем жидкостью из пузырька. После этого клеим датчики и площадки под стяжки.

Устанавливаем бампер на место, протянув предварительно жгут проводов в специально заготовленное для этого отверстие. Начинаем монтаж блока управления. И подключаем к нему электрическую цепь автомобиля.

Пищалку желательно установить поближе к ушам водителя, а питание подключить к лампе заднего хода. Что касается проводов от пищалки, то их можно протягивать под накладками порогов и вывести излучатель в левую стойку. Там же можно приклеить стандартным способом под скобой ремней безопасности.

Видео о том, как самостоятельно установить парктроник:

Проверяем работу системы, и если всё действует, значит, пора автомобиль заводить. Едем к препятствиям и проверяем пищалку. Всё работает.

Вот так. И ничего сложного. Немного терпения и всё получится!
